Ponuda
VODOVOD
Izvodimo radove instalacije vodovoda te odvodnje (kanalizacije)
Nudimo Vam izvođenje svih vrsta vodovodnih instalacija. Koristimo različite vrste materijala, pretežito novijeg tipa.
GRIJANJE
Izrada svih vrsta centralnog grijanja:- radijatorsko

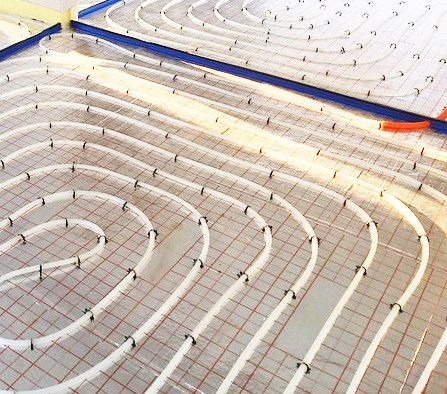

- podno
- ventilokonvektorsko
Ugradnja bojlera, toplinskih pumpi, peći na kruta koriva
Toplinske stanice
VENTILACIJA, KLIMATIZACIJA
Izrada sistema raslađivanja i grijanja toplinskim pumpama
UGRADNJA RAZDJELNIKA TOPLINE
COMPACT CONTO-100R RAZDJELNIK TOPLINE
Napredan razdjelnik topline, u potpunosti razvijen u Italiji, koristi se za ugradnju na svaki radijator kako bi mjerio potrošnju topline u stanovima s vertikalnim centraliziranim sustavom grijanja. Potrošnja se individualno mjeri što omogućuje očitavanje stvarne potrošnje, a time i troškova. Podaci o potrošnji bilježe se putem bežične radio veze izvan stana te ih obrađuju servisni uredi kako bi izračunali individualne troškove. Conto-100R je siguran i precizan uređaj sa samonapajanjem s dugotrajnom litijskom baterijom (10+1 godina).Tijekom očitanja potrošnje podaci od svakog radijatora šalju se u sustav za očitavanje te se memorira dnevna potrošnja.
Conto-100R razdjelnik je IMQ certificiran (talijanska ustanova za certificiranje) i odobren u skladu s Europskim standardom EN834.
Tehnička specifikacija

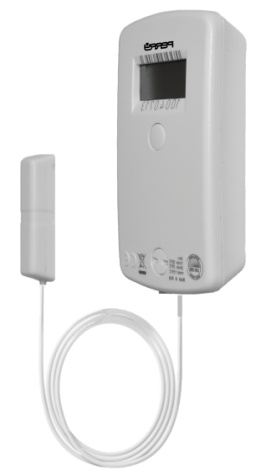

CONTO-100RE RAZDJELNIK TOPLINE
Elektronski razdjelnik topline sa sondom.Koristi se za ventilokonvektore ili tradicionalne radijatore ako su nedostupni zbog raznih fizičkih prepreka.
Radne karakteristike su slične kao kod razdjelnika Conto-100R, s tom razlikom što se na radijator pričvršćuje eksterna sonda opremljena zaštitom od neovlaštenog rukovanja, a razdjelnik Conto-100RE montira se na zid prema specifikacijama propisanim Standardom.

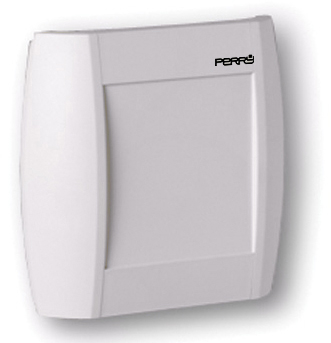

RETE-1000R

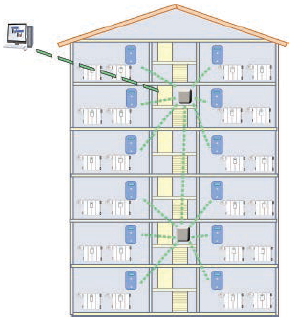

Repetitor koji putem radio veze prikuplja i odašilje podatke o potrošnji svakog stana koncentratoru RETE-1000RG. U pravilu, RETE-1000R se ugrađuje na svaki treći kat ovisno o geometriji zgrade i stvarnom radio dometu.Repetitor, koji se ugrađuje na stubištu, radi na bateriju s vijekom trajanja 7 godina. Bežično se povezuje s pripadajućim koncentratorom tijekom ugradnje.
U operativnoj fazi, repetitor očitava povezane radio uređaje prema zadanom rasporedu i prosljeđuje podatke koncentratoru.
RETE-1000RG
Koncentrator podataka s ugrađenim GPRS modemom prima podatke o potrošnji kao i o kvarovima i neovlaštenom rukovanju. Također u manjim zgradama do 2 kata funkcionira samostalno bez repetitora (repetitor nije potreban). U pravilu, ugrađuje se jedan RETE-1000RG u svaku zgradu ili stubište ovisno o geometriji zgrade i stvarnom radio dometu.Koncentrator se ugrađuje na stubištu na mjestu gdje može biti priključen na 230V i gdje ima GPRS signala.
Prilikom ugradnje kreira se projekt pomoću software-a EQUO te se postavlja raspored očitavanja.
Tijekom operativne faze koncentrator očitava uređaje u radio dometu prema zadanom rasporedu i prikuplja podatke od svih repetitora, pohranjuje ih i šalje serveru.

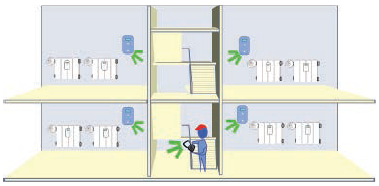

NAČINI OČITAVANJA POTROŠNJE:

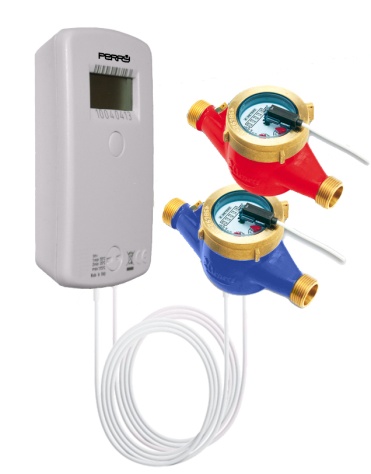

BROJAČ IMPULSA DIRETTO-302R ZA MJERAČE TOPLINE I VOLUMETRIJSKA MJERILA
Napredni uređaj koji se primjenjuje u kombinaciji s mjeračima koji emitiraju impulse te se njime obračunavaju, pohranjuju i odašilju podaci o potrošnji putem radio komunikacije.Kada se kombinira s mjeračem toplinske energije i/ili hlađenja ili s vodomjerom za hladnu ili toplu vodu opremljenih sistemom odašiljanja impulsa, može se očitati individualna potrošnja kako bi se obračunali troškovi svakog stana zasebno. Podaci o potrošnji prikupljaju se putem radio veze i obrađuju u servisnom uredu kako bi se izračunala individualna potrošnja i troškovi.

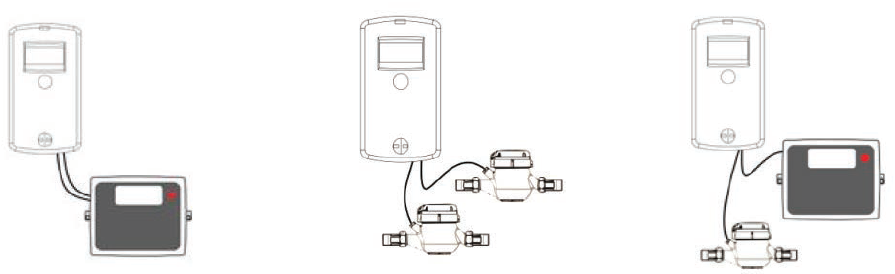

Mogućnosti primjene:
UGRADNJA VODOMJERA
Podžbukni vodomjeri

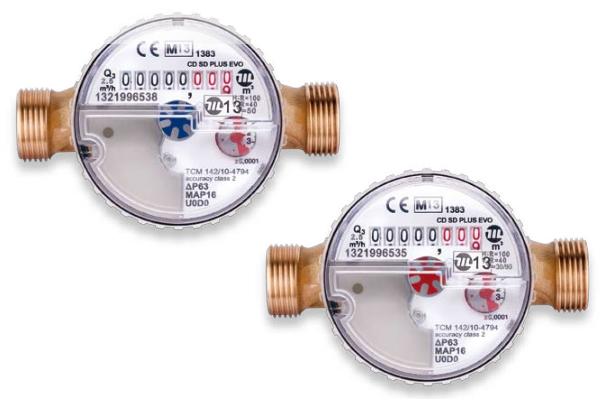

CD SD PLUS EVO VODOMJER - S MID ODOBRENJEM
Podžbukni vodomjeri Maddalena za primjenu u kućanstvima i stambenim prostorima

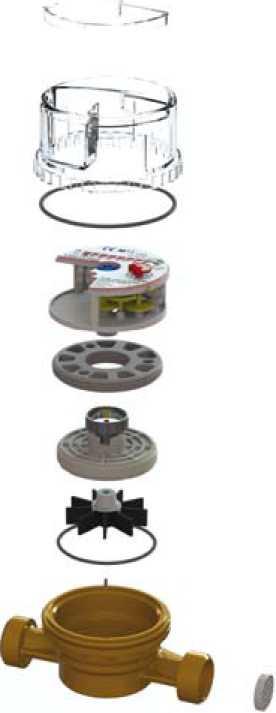

Vodomjer jednomlazni suhi sa magnetnim prijenosom(Single Jet Super Dry Dial Magnetic Drive) CD SD PLUS EVO je najnovija Maddalenina verzija jednomlaznog vodomjeraSuper Dry. CD SD PLUS EVO brojila koriste magnetski suhi prijenos do mehanizma vodomjera.Brojila su u skladu sa strogim zahtjevima EU Direktive 2004/22/EC za mjerne instrumente i uskladu s Europskim standardom EN 14154.
CD SD PLUS EVO brojila objedinjuju visoku učinkovitost pri niskim protocima imaksimalnu dugotrajnost pri visokim protocima i tlakovima.
CD SD PLUS EVO brojila dizajnirana su i pripremljena za daljinsku komunikaciju(očitanje): predviđena za ugradnju wireless M-Bus kompaktnog radio modula ilidavača impulsa s direktnim M-Bus izlazom uz zadržavanje mehaničkih i mjeriteljskihobilježja bez utjecaja na čitljivost.
Maddalena jamči za brojila CD SD PLUS EVO: proizvođač stoljeća za mjerneinstrumente visoke kvalitete.

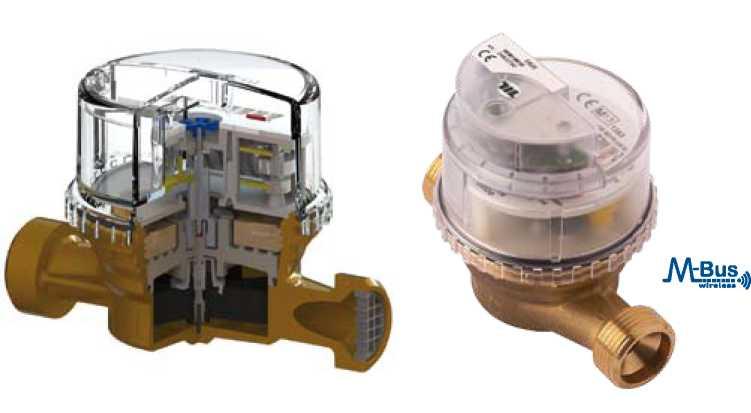

CD SD PLUS EVO je Super Dry jednomlazni vodomjer. CD SD PLUS EVO koristi magnetski upravljan suho dizajnirani brojčanik i prikladan je za korištenje za hladnu (T50) i za toplu (T30/T90) vodu.
Krilce je jedini dio koji je u kontaktu s vodom, čime se osigurava čitljivost sa skaliranjem vode ili vode koja sadrži male krhotineili čestice pijeska.
CD SD PLUS EVO vodomjeri usklađeni su s EZ Direktivom 2004/22/EC (Dodatak MI -001) i prošli su postupak ocjenjivanja sukladnosti B + D. Maksimalno certificirani raspon mjerenja Q3/Q1 (R) iznosi 100 za horizontalnu poziciju i 50 za vertikalnu poziciju.
CD SD PLUS EVO brojila s kompaktnim radio modulom ili davateljem impulsa mogu se zamijeniti s direktnim M-Bus izlazom uzzadržavanje standardnih obilježja brojila i bez utjecaja na čitljivost numeriranih bubnjeva. Osim mjeriteljske certifikacije, CD SD PLUS EVO vodomjeri certificirani su za korištenje s pitkom vodom u skladu s talijanskim (Zakonskauredba DM 174) i međunarodnim propisima.
Specifikacija * Certificirani prema EZ Direktivi 2004/22/EC (Dodatak MI-001) (1)
* Mesingano vruće kovano kućište
* Dvostruki sustav osovine za uravnoteženu rotaciju krilca bilo kojeg protoka i u bilo kojim uvjetima instalacije
* Osovina je nemagnetska, od AISI(nehrđajućeg čelika) 316
* Ulazni filtar sa širokim područjem filtriranja
* Zaštita od eksternog magnetskog polja
* Interni uređaj za umjeravanje
* Interni dijelovi izrađeni od nehigroskopskog materijala, anti-skalirane i izdržljive plastike
* Serijski broj naveden je na digitalnom brojčaniku (2)
* Pokazivač posebno dizajniran za korištenje s induktivnim davateljem impulsa (3)
* Nominalni tlak (PN): 16 bar
* Instalacija: horizontalno ili vertikalno
* Bez zahtjeva za ravnim cijevima na ulaznom i povratnom vodu
* Maksimalna temperatura vode: 50 °C ili 90 °C
* Zaštitni poklopac
* Hidraulička ispitivanja provedena su na tri brzine protoka (Q1, Q2, Q3) na 100% proizvodnje
* Metode ispitivanja usklađene su s ISO 4064/3 i ISO 4185 (EN 14154/3) standardima i odobrene od strane Europskog ovlaštenog tijela
KOMPAKTNI RADIO MODUL Wireless M-Bus 868 MHz kompaktni radio modul sintegriranim induktivnim senzorom.M-BUS KOMPAKTNI MODUL Dizajniran za daljinsko očitavanje preko M-Bus-a. Ventilski vodomjeri
OPIS

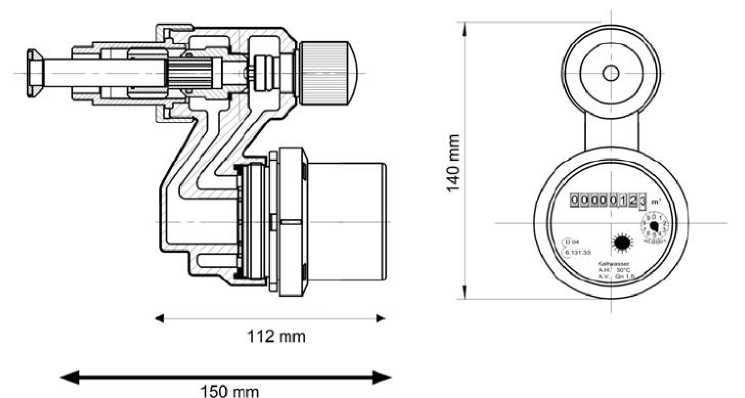

VTZ ventilski vodomjeri dizajnirani su za mjerenje potrošnje na jednoj slavini (npr. na umivaoniku ili kadi) ili na glavnimzatvornim ventilima na vertikalama.
VTZ vodomjeri koriste magnetski suhi prijenos domehanizma vodomjera (Super Dry).
FUNKCIONALNA OBILJEŽJAVTZ se može montirati na mjestima gdje se nalaze zaporni ventili ili zasuni. Posebno je dizajniran za ugradnju napostojeći zatvorni ventil. Opremljen je kromiranompločastom spojkom koja zamjenjuje postojeću zatvornuslavinu.

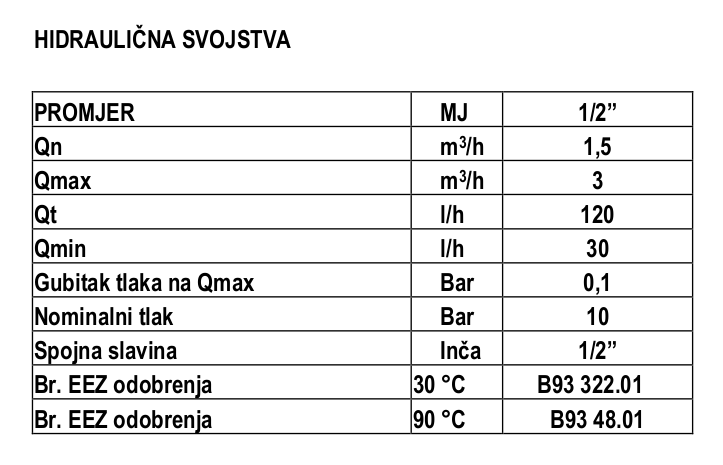

KONSTRUKCIJSKA OBILJEŽJAVTZ je dizajniran za jednostavnu montažu i sastoji se od tri glavna dijela:(1) Jednomlazni magnetski mehanizam vodomjera zahladnu (30 °C) ili toplu (90 °C) vodu. Vodomjer ima EEZodobrenje i može se označiti početnom verifikacijskom(ovjerenom) oznakom EEZ. Raspoloživ je u predopremljenojverziji za mogućnost daljinskog očitanja. (2) Kromirani pločasti mesingani spojni ventil opremljen jeslavinom za otvaranje/zatvaranje ventila.(3) Dodatni materijal za montažu spojnog ventila na kućištezapornog ventila, dostupan je u raznim veličinama (25, 40,60, 80 i 100 mm).
EQUO SOFTWARE
Za instalatere (verzija EQUO FULL R4): objedinjuje sve funkcije drugih dviju verzija te nudi dodatne mogućnosti.
Software kontrolira sljedeće funkcije:
- unos korisničkih podataka;
- izbor radijatora / unos podataka o radijatoru, utvrđivanje snage radijatora iz baze
podataka EN442 (fotografije, dimenzije, tehnički podaci);
- dizajn komponenata za termoregulaciju (ventili, termostatske glave, prigušnice);
- kalibriranje postojećih termostatskih radijatorskih ventila;
- smjernice za dimenzioniranje cirkulacijske pumpe;
- spajanje mjerača topline i vodomjera;
- parametriranje razdjelnika topline i brojača impulsa putem radio komunikacije;
- zaštita razdjelnika topline i brojača impulsa;
- pribavljanje podataka o greškama na razdjelnicima topline i brojačima impulsa putem radio komunikacije;
- očitanje troškova pohranjenih u razdjelnicima topline i brojačima impulsa, putem radio komunikacije;
- procjene za obračun nestalih očitanja i vrednovanje potrošnje;
- individualna razdioba troškova potrošnje u skladu s EN834;
- arhiviranje podataka o prethodnim razdiobama i obračunima potrošnje;
- generiranje izvještaja o alokaciji u PDF i EXCEL formatu;
- upravljanje održavanjem razdjelnika.
Licenca je za jedno osobno računalo za upravljanje s 10.000 razdjelnika topline.
Preuzimanje kataloga
